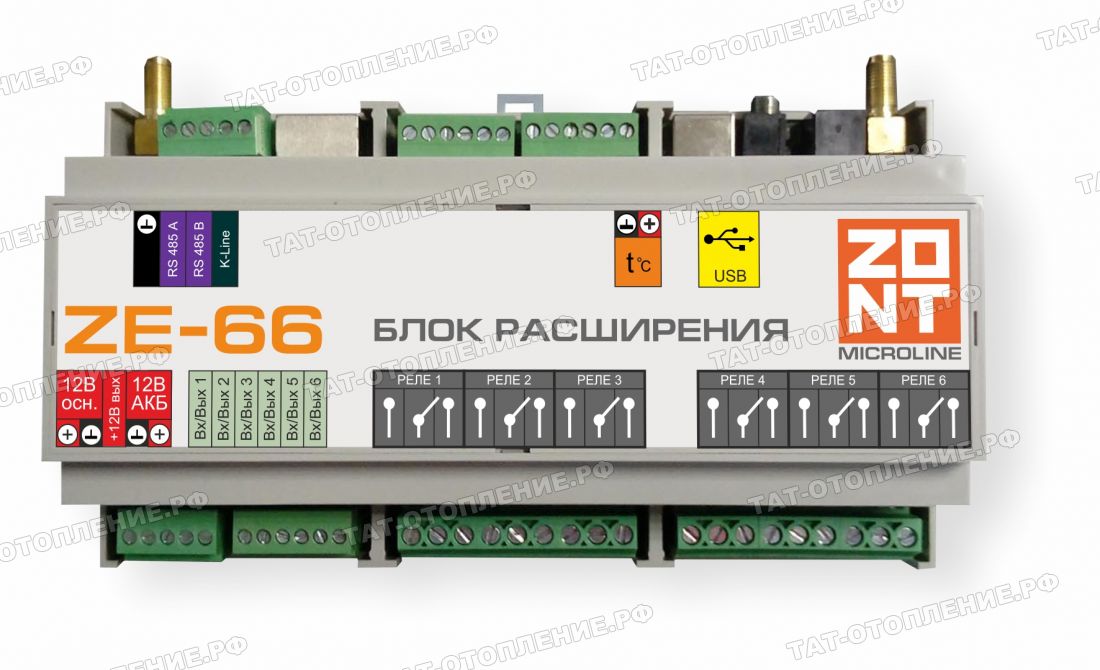

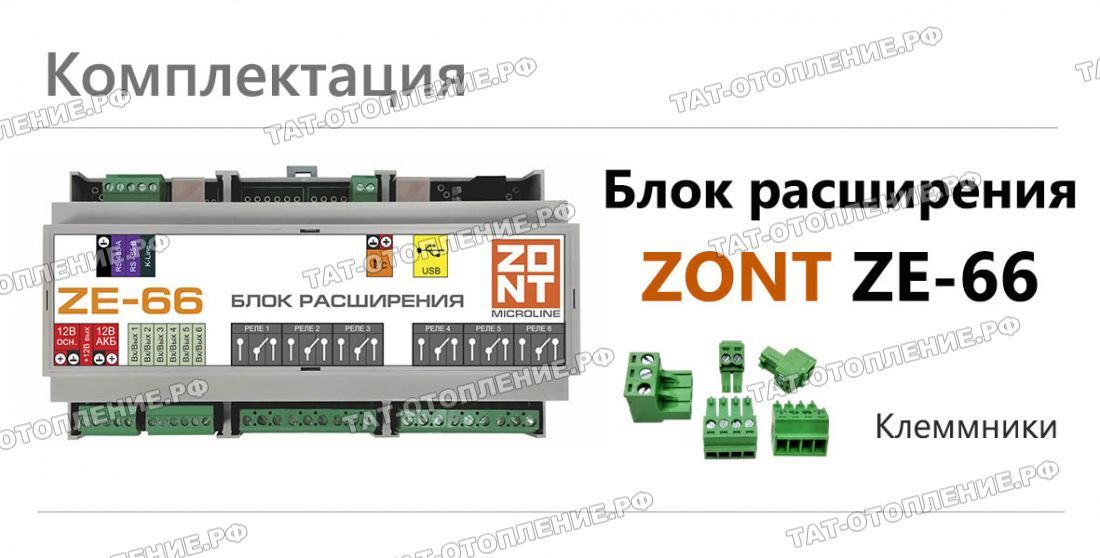

ZE-66 Блок расширения числа Входов и Выходов для Н2000+, С2000+

Описание

6 дополнительных входов контроля

На объектах с многоконтурной системой отопления, где автоматизацией могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT Н2000+ (С2000+) применяется блок  расширения ZE-66
Блок не требует отдельного программирования. При подключении у контроллера в настройках автоматически появляется возможность использования входов и выходов блока расширения для использования их в алгоритмах контроля и управления.

6 управляемых выходов

Назначение универсальных выходов определяется настройкой контроллера. Каждый выход может быть использован или как выход "открытый коллектор" для управления исполнительным механизмом и электрическим прибором, или как аналоговый вход для контроля состояния датчиков различного назначения.

6 релейных выходов

Блок расширения ZE-66 в своем составе имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.

Интерфейс 1-WIRE для контроля цифровых датчиков температуры

К блоку расширения ZE-66 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 и DS18B20.

Интерфейсы обмена данными с контроллерами ZONT:

RS-485:

Блок расширения ZE-66 может подключаться к контроллеру через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100- 00 м. При большей протяженности линии связи рекомендуется использовать в схеме подключения дополнительные резисторы номиналом 120 Ом, устанавливаемые между клеммами А и В с обоих концов линии, и применять витую пару САТ5.

K-Line:

Блок расширения ZE-66 может подключаться к контроллеру через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера не может превышать 10-15 м.

Пример схемы подключения блока расширения к контроллеру ZONT H2000+

Приведенная ниже схема носит информационный характер.

...
